最新：国铁集团大量投放40英尺35吨通用标准箱

更新: 2021-12-03 19:35





该箱型允许载重31.25吨，容积不小于80m³，计费方式与40英尺通用标准箱一致。
一、主要技术参数：
1、额定质量 R(  最大总质量）：35000kg, 为自重T和允许载重P之和。
2、自重T: 3750kg士75kg。
3、允许载重P : 31250kg 。
4、容积：不小于80.0m30
二、基本尺寸：

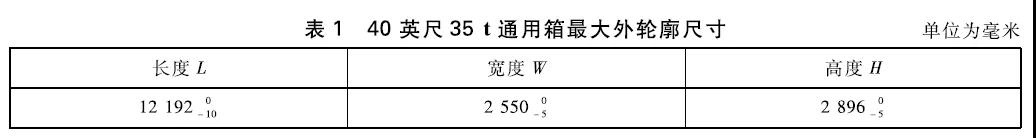

1、最大外轮廓尺寸应符合表1的规定。

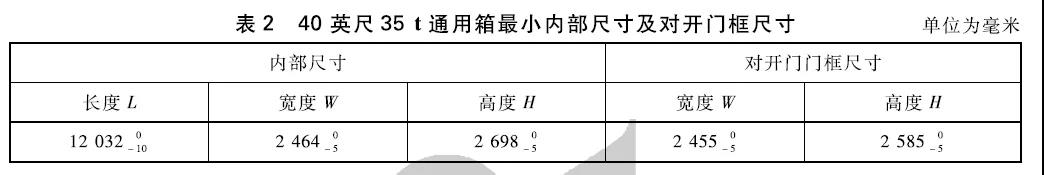

2、最小内部尺寸及对开门门框尺寸应符合表2的规定。

3、40英尺35t通用箱各表面的对角线最大允许差值为：箱顶、箱底和两侧壁对角线差值不应超过19mm,  前端和后端对角线差值不应超过10mm 。
三、技术要求：
3.1 主要性能要求
3.1.1、40英尺35t通用箱应能装载一般货物和适应的成件包装货物。
3.1.2、40英尺35t通用箱应符合1972  年国际集装箱安全公约( csc ) 和1972年集装箱关务公约( CCC ) 规定 ，取得安全合格牌照和海关加封运输批准牌照。
3.1.3、40英尺35t通用箱应能在-40't:  ~ 80't: 环境温度范围内使用。
3.1.4、40英尺35t通用箱应能经受箱内货物在正常运输过程中所产生的各种作用力。
3.1.5、最大允许堆码质量140000kg 。
3.1.6、40英尺35t通用箱在下列状态装卸时不应出现任何影响使用的永久变形：
a)重箱或空箱情况下，用装有吊钩、卸扣或扭锁的吊架在顶角件上垂直起吊；
b)重箱或空箱情况下，利用适合装卸的吊环与垂直方向之间小千60 °的任何角度下在底角件起吊。
5.1.7、40英尺35t通用箱应能经受第7章所列各项检验。
3.2 材料要求

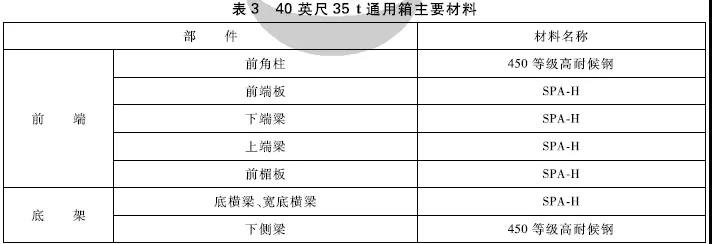

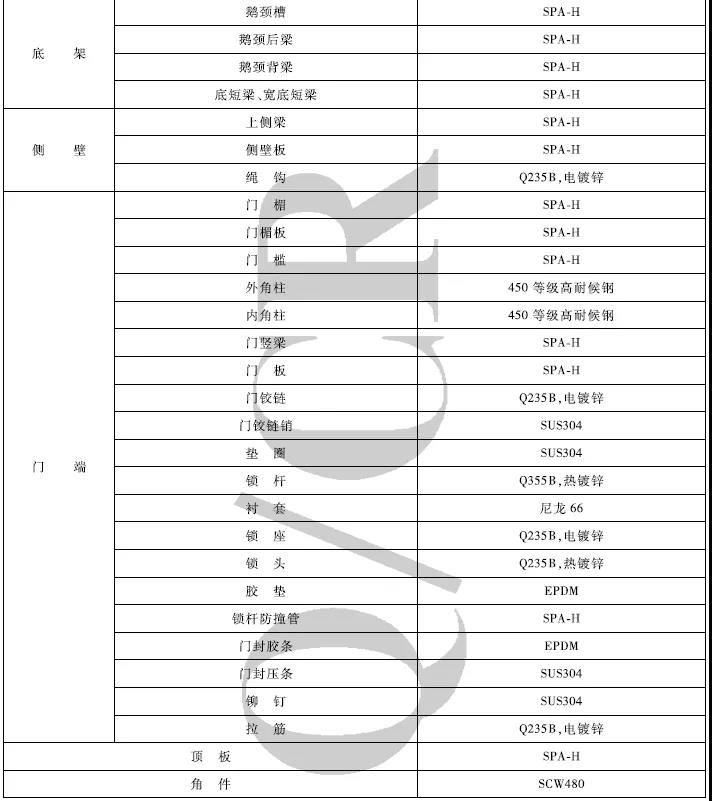

3.2.1、40英尺35t通用箱使用的主要材料或经认可的同等级材料应符合表3的规定，材料主要性能应符合表4的规定。



3.2.2、门封胶条材质为EPDM橡胶，不应使用再生材料，满足-45"C- 80 "C 环境下使用要求。密封胶条物理机械性能应符合表5的规定。

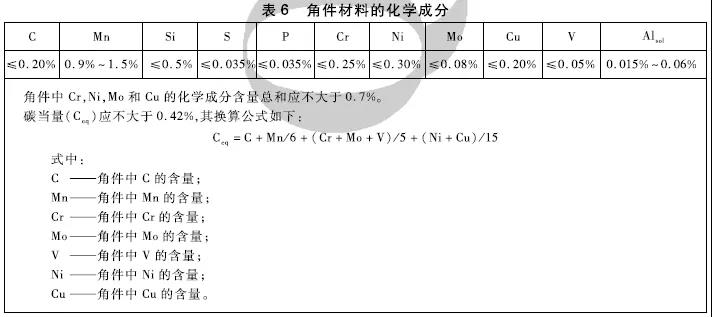

3.2.3、角件材料的化学成分应符合表6的规定 ，角件本体力学性能应符合表 7的规定。


3.3、制造要求

3.3.1、 40 英尺35t通用箱应符合图样（图号：CR-HJ-T40 ) 的规定。

3.3.2、图样上未注明公差尺寸的极限偏差应符合下列规定：

a)切削加工件按GB/T1804-m级；

b)形位公差按GB/T1184-K级；

c)焊接件线性和角度公差按GB/T19804中的B级、形位公差按GB/ T19804中的 F级。

3.3.3、冷冲压件应符合GB/T30571的规定。

3.3.4、焊接应符合中国船级社的材料与焊接规范相关规定。采用的焊接材料强度级别应与被焊接的钢材强度相匹配。

3.3.5、铀固点任何方向的承载能力不小于15kN, 系固点任何方向的承载能力不小于10kN。

3.4、涂装要求

3.4.1、装配之前所有钢件表面在抛丸处理后应立即涂底漆。装配之后所有焊缝经抛丸打砂，清除焊渣、飞溅、漆焦、油污、灰尘和其他杂物后，表面清洁度应达到Sa2. 5 级以上，并立即第二次喷漆。

3.4.2、门锁杅组件及较链组件表面应锁锌处理。

3.4.3、螺栓、螺母 、垫圈均应锁锌或锁铭处理，厚度10µm-15µm。

3.4.4、喷涂千集装箱的涂料 5 年内不应出现涂料表面积10%以上的所有形态的缺陷或者脱落，或超过欧洲锈蚀标准RE3级的锈蚀，涂料正常的磨损、碰损，以及由千酸碱类溶液引起的腐蚀，或由于擦伤、撞击引起的损坏除外。箱内用涂料应符合美国食品药品监督管理局( FDA ) 规定。

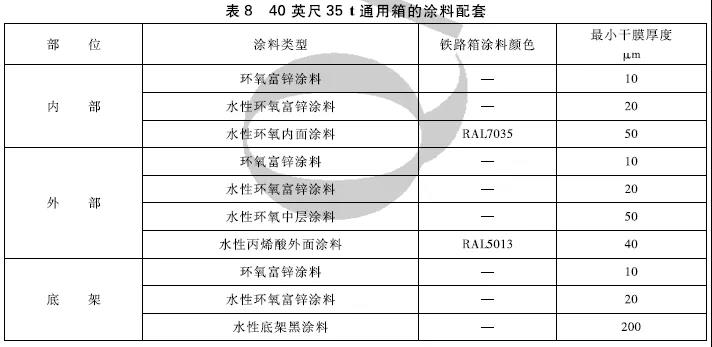

3.4.5、集装箱涂料配套应符合表8的规定，允许使用符合性能及环保规定的其他涂料。

3.5、密封要求
3.5.1、密封胶条采用压条和珋钉固定，胶条与门框间应涂密封胶。
3.5.2、箱门关闭状态下 ，密封胶条与箱体门框平面应密贴。
3.5.3、密封胶条应与门缝合理匹配 ，满足风雨密要求 ，且箱门开闭灵活。
3.5.4、地板周边 、螺栓位置、间段焊缝等易进水的部位均应采用密封胶密封。
3.5.5、 封闭部位的密封胶采用丁基橡胶 ，其他部位可采用水性胶 、氯丁橡胶或其他符合性能要求的密封胶；密封胶颜色与使用部位的涂料颜色一致。
3.6、其他要求
密封胶条和涂料厂方应提供检验报告 。

来源：公铁云贸网
